首页 > 供应产品 > ZCQ自吸磁力泵防爆无泄漏化工流程泵卧式不锈钢单级离心泵

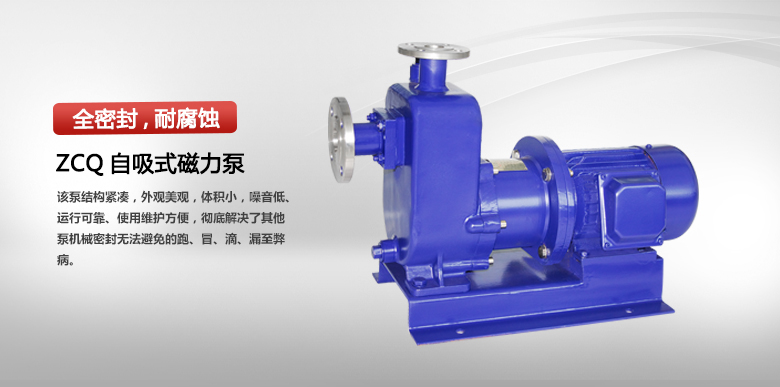

ZCQ自吸磁力泵防爆无泄漏化工流程泵卧式不锈钢单级离心泵
点击图片查看原图
产品: 浏览次数:30ZCQ自吸磁力泵防爆无泄漏化工流程泵卧式不锈钢单级离心泵
品牌: 佰诺
流量: 12.5m³/h
扬程: 32m
功率: 4kw
单价: 面议
最小起订量: 1 台
供货总量: 5000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2023-05-26 15:16
  询价
详细信息

ZCQ型自吸式磁力泵(以下简称自吸泵)是根据用户的要求,在CQ型磁力泵的基础上吸收市场新型技术,并经过佰诺技术人员反复研究试验而成功的新产品,其性能达到同类产品高技术水平。

ZCQ型自吸式磁力驱动泵以静密封取..即抽,轻松方便。



工作原理

ZCQ系列自吸泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见示意图。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气不混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液体经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。

适用温度:-30℃~110℃ (可定做高温型)。


工作用途

该泵结构紧凑,外形美观,体积小,噪音小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。


型号 口径(mm) 流量Q
(m3/h)
扬程H
(m)
电机功率
(Kw)
电 压
(V)
材质
进口 出口
ZCQ 20-12-100 20 12 3 12 0.37 220/380

ZCQ25-20-115 25 20 6.6 15 1.1 380
ZCQ32-25-115 32 25 6.6 15 1.1 380
ZCQ32-25-145 32 25 6.6 25 1.1 380
ZCQ40-32-125 40 32 6.3 20 2.2 380
ZCQ40-32-160 40 32 12 32 4 380
ZCQ50-40-145 50 40 14.4 25 4 380
ZCQ50-40-160 50 40 13.2 32 4 380
ZCQ50-40-200 50 40 7.8 50 5.5 380
ZCQ65-50-145 65 50 16.8 25 5.5 380
ZCQ65-50-160 65 50 27 32 7.5 380
ZCQ80-65-125 80 65 50 20 7.5 380
ZCQ80-65-160 80 65 50 32 15 380
ZCQ80-65-200 80 65 50 50 15 380
